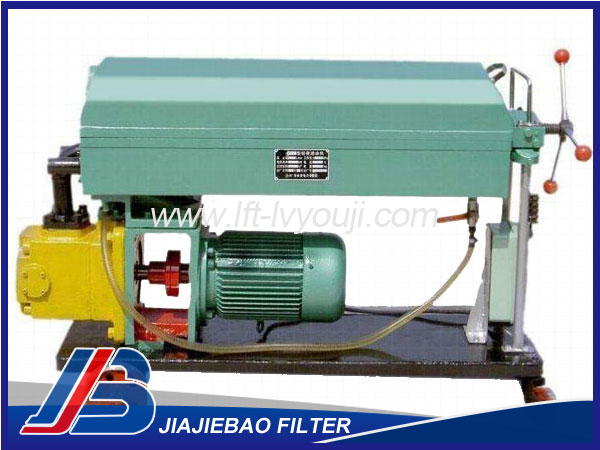

电厂用LY板框滤油车-圣鑫研制
2017-10-24
新乡市佳洁宝滤器有限公司电厂用LY板框滤油车是一种老款电厂用油滤油机,该压力滤油机早些时候在电厂,钢厂等领域应用广泛,价格低廉,选用滤纸作为过滤材料,可以有效的滤除油液中的杂质和水分,达到较好的油液净化性能,主要用来过滤变压器油、透平油,汽轮机油、机油,柴油,煤油,航空液压油及其它油液中上的水分与杂质。也可以用不锈钢滤板过滤植物油。
电厂用LY板框滤油车参数:
滤油机型号:LY-50 LY-100 LY-125 LY-150 LY-200 LY-250 LY-300
过滤量:50L/min--300L/min
工作压力:0.33Mpa
过滤面积:0.8-3.18m2
板框尺寸:80x180 280x280
滤纸尺寸:196x196 296x296
压紧方式:手动螺旋压紧
设备重量:180-520Kg
电厂用LY板框滤油车特点:
1、过滤床是一种连续操作的,在压力作用下向侧面过滤的过滤器组压入脏油,它是由成套的顺序交替排列的滤板和滤框以及包括有手动螺旋压紧装置、压紧板的机构所组成。滤板和滤框的侧面有“耳子”支撑于机架的托板上,滤板和滤框间衬有作为过滤介质的滤纸(或滤布),借压紧装置的压力,将滤板和滤框在固定的止推板和可移动的板之间,从而形成了一个单独的过滤室,被压紧在滤板和滤框之间的滤纸(或滤布),起过滤作用。在滤板和滤框相应位置上设有两个通液孔,当压紧后构成为两条完整的通道,耳子呈三角形的一边导入脏油,经过滤室过滤后,从另一相应通道(在耳子呈扇形的一边)引出干净的油。
2、过滤时脏油经输入通道分配到各个滤框内,通过滤纸后进入滤板的通液孔,洁净的油汇集于输出通道内,排出机外。而脏物留在滤纸表面上,脏油中的少量水份被滤纸中的毛细管吸收,当滤纸表面的滤渣逐渐增厚及滤纸中水分含量增多,过滤阻力增加,当增加到一定程度(一般为0.2 ~ 0.35Mpa)应停止过滤,更换滤纸后,继续使用。
3、齿轮泵与电动机用弹性橡胶垫联接,为避免压力过高造成机械事故,在油泵的下部设有安全阀(产品出厂时已调节到规定的最高压力值)。根据用户需要可将安全阀定在较低的数值上,但不允许调节到超过规定的最高压力值。
4、油泵和电动机装在过滤部分的下面,油泵输出的液体通过排送管、止推板输送到过滤部分。
5、油泵齿轮由滚动轴承支撑,它是靠油泵本身输送的油液来润滑的,粗过滤器安装在油泵的吸入端,它的作用是防止大颗粒杂质进入油泵,破坏油泵。当拧掉粗滤器盖上的螺栓,取下粗滤器盖时,就可直接将过滤网取出清洗,因为粗滤器内如果布满脏物,不但使滤油能力迅速下降,还有可能将过滤器网损坏。
6、当箱内有存油时,可将回油阀打开,吸走存油,防止存油溢满,泄于机外。
